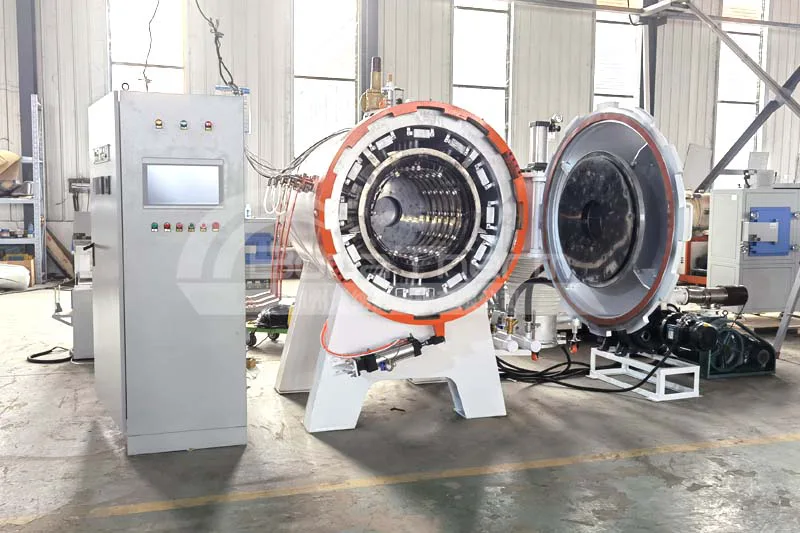

真空气淬炉产品简介
真空气淬炉，一款集多功能于一体的热处理设备，专为工具钢、模具钢、弹性合金、不锈钢以及3D打印增材而设计。具有强大的真空光亮淬火、烧结及钎焊功能，使其成为现代工业生产中不可或缺的重要工具。设备主体由压力炉体、加热室、真空系统、电控系统、充气系统、水冷系统、气动系统和炉外运输车等核心部件组成，确保了其稳定而高效的运行。
产品特点
1、高效加热室
采用石墨加热体、石墨软毡和硬毡共同构建加热室，使得最高使用温度轻松达到1350℃。这种设计不仅保证了加热效率，更确保了温度的稳定性和均匀性。
2、均匀淬火技术
多列石墨喷管在隔热层内壁圆周方向上均匀分布，确保在气淬过程中，气体能够均匀地从喷管中喷出，从而达到均匀淬火的效果。
3、防粘结料台设计
料台由石墨支柱、石墨炉床和炉床上的AL2O3隔条组成，有效防止了高温时料盘和石墨炉床的粘结，提高了设备的耐用性和使用寿命。
4、无污染热场
热场可选用高温钼带加热，钼箔隔热屏炉膛，确保无挥发、无杂质，对热处理工件无任何污染，保证了产品的高质量。
5、高效气冷系统
配备高压叶轮风机、多级高效铜换热器和风管导流装置等，当充入高纯氮气或高纯氩气时，气体在高速叶轮的驱动下，经过铜换热器吸进叶轮，换向后通过风管导流装置均匀喷向工件，实现工件的均匀强制冷却。
6、灵活的气冷压强调节
气冷压强可在1-10bar范围内任意调节，满足不同工艺需求。
7、超快冷却速率
最大冷却速率令人惊叹，空炉由1150℃冷却至250℃仅需少于7分钟(冷却水温度小于35℃)，大大提高了生产效率。
技术参数
型号 | 工作尺寸 （宽*高*深）mm | 最高温度 | 加热元件 | 装炉量 | 温度均匀性 | 功率 | 极限真空度 |
|---|---|---|---|---|---|---|---|
BR-QCL-334G | 300*300*450 | 1350℃ | 石墨 | 100kgs | ±5℃ | 50kW | 7x10-1Pa |
BR-QCL-446G | 400*400*600 | 1350℃ | 石墨 | 200kgs | ±5℃ | 80kW | 7x10-1Pa |
BR-QCL-557G | 500*500*700 | 1350℃ | 石墨 | 300kgs | ±5℃ | 120kW | 7x10-1Pa |
BR-QCL-669G | 600*600*900 | 1350℃ | 石墨 | 500kgs | ±5℃ | 150kW | 7x10-1Pa |
BR-QCL-8812G | 800*800*1200 | 1350℃ | 石墨 | 900kgs | ±5℃ | 260kW | 7x10-1Pa |
型号 | 工作尺寸 （宽*高*深）mm | 最高温度 | 加热元件 | 装炉量 | 温度均匀性 | 功率 | 极限真空度 |
|---|---|---|---|---|---|---|---|
BR-QCL-334M | 300*300*450 | 1350℃ | 钼箔 | 100kgs | ±5℃ | 50kW | 7x10-1Pa |
BR-QCL-446M | 400*400*600 | 1350℃ | 钼箔 | 200kgs | ±5℃ | 80kW | 7x10-1Pa |
BR-QCL-557M | 500*500*700 | 1350℃ | 钼箔 | 300kgs | ±5℃ | 120kW | 7x10-1Pa |
BR-QCL-669M | 600*600*900 | 1350℃ | 钼箔 | 500kgs | ±5℃ | 150kW | 7x10-1Pa |
BR-QCL-8812M | 800*800*1200 | 1350℃ | 钼箔 | 900kgs | ±5℃ | 260kW | 7x10-1Pa |
